Машина утески лазера датчика дешевой цены автомобильная

Машина утески лазера датчика дешевой цены автомобильная для продажи

Введение

Машина утески лазера специально развита и произведена для индустрии цепи плотной пленки и цепи тонкого фильма. Уравновешивать источника (регулировка сопротивления) и активная утеска (регулировка функции цепи) главным образом использованы для высокоточной утески тонкопленочных, толстопленочных, гибридных интегральных схема и различных электронных модулей

Машина утески лазера произведенная нашей компанией независимо развита от системы управления измерения ядра, программной системы, etc., и имеет все независимые права интеллектуальной собственности, которые могут обеспечить клиентов с всесторонними решениями применения утески сопротивления лазера.

Образец техники и представление

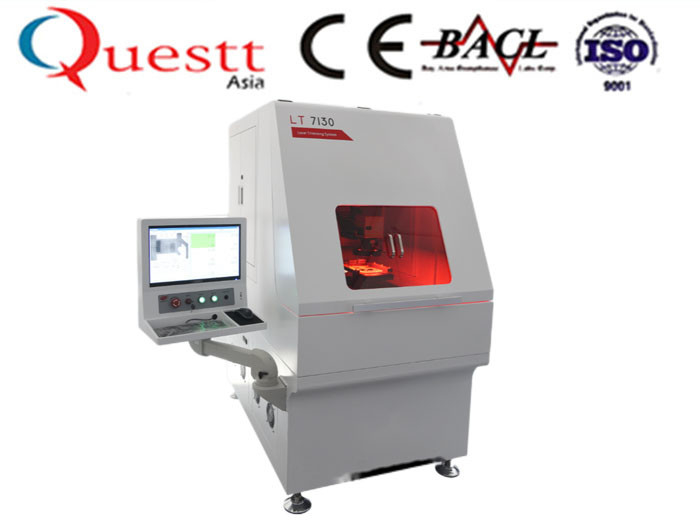

Машина утески лазера серии LT7 лидирующий тип машина конфигурации утески сопротивления лазера

Продукты серии LT7 принимают предварительный особенный лазер для утески лазера.

Высокая точность регулировки сопротивления

• Вся машина имеет высокоомную точность регулировки, и точность регулировки сопротивления последовательна и выход высок.
• lLT7 использует особенный лазер для утески сопротивления лазера, которая обеспечивает лазерный луч с качеством высокого луча и весьма шириной тонкой линии, и влияние жары лазера небольшое.
• режим контроля точности lUnique, собственническая технология минирования переменной скорости.
• разнообразие Ла сопротивлени-регулируя типа нож режа функций.

Быстрая регулировка сопротивления

• Программное обеспечение имеет функцию установки грубой настройки и прецизионной установки, которая может установить пропорциональное отношение между грубой настройкой и прецизионной установкой согласно характеристикам сопротивления, которое эффектно улучшает скорость регулировки сопротивления под предпосылкой обеспечения точности.
• время измерения lHigh-скорости, одиночное время измерения только 25us.
• механизм шаг-и-повторения lHigh-точности: используя платформу линейного мотора, двигая скорость и ускорение быстры; она может осуществить регулировку сопротивления одн-цикла множественных цепей блока.
• подъем доски зонда lHigh-скорости: эффектно улучшите обрабатывая эффективность в процессе циклической регулировки сопротивления множественных цепей блока.

Сильная функция

• lWith сильная функция программирования в индустрии, оно может приспособиться к различной регулировке сопротивления и регулировке функции электронных модулей, и легко осуществляет особенные потребности клиентов и высокой автоматической деятельности.
• добавление lIn к основному измерению сопротивления и напряжения тока, с внешними особенными модулями, сигнал измерения может быть настоящее, частоты, завороты и другое сигналы.
• l программируемый режим автоматического управления силы лазера, движения, ряда измерения, etc. можно осуществить.
• Z-ось lProbe, движение управлением мотора Z-оси фокуса лазера автоматическое, programmable.
• lPowerful функция базы данных, весь производственный процесс записана и traceable.
• функция lThe предупреждая неправомочных продуктов может эффектно предотвратить неправомочные продукты от пропускать в следующий процесс.
• координаты lThe располагая получены в реальное временя через изображение, которое легко для того чтобы работать и улучшает располагая точность продукта.

Высокие надежность и стабильность

• Компоненты ядра импортированы для обеспечения качества
• lUsing особенный постамент гранита: Он может эффектно уменьшить инерциальную вибрацию причиненную началом, стопом и ускорением верстака; в то же время, он может поддерживать стабильность температуры машины.

Низкие работать и расходы на техническое обслуживание

• Высокая эффективность, низкое энергопотребление и экономия на затратах

Эффективность преобразования лазера электрооптическая достигает 25%, и расход энергии среднего ежедневный чем 10 градусов, которое 1/10 из традиционной импульсной лампы освещения нагнетали твердотельный лазер. Долгосрочная польза может сохранить потребителей много расходование энергии, уменьшить выбросы углерода, длинный срок службы, конюшню высокой эффективности и не требующее ухода, уменьшающ время простоя.

Решение триммера лазера

Когда резистор плотной пленки будет использован в электронном модуле, изменение функции электронного модуля сможет быть осуществлено путем регулировать изменение сопротивления так, что выходной сигнал электронных изменений модуля также.

Утеска сопротивления лазера изменяет проводную площадь поперечного сечения и проводную длину тела резистора, и может уравновесить тело резистора под значением сопротивления цели к необходимому ряду точности.

Основная конфигурация одиночного прибора

Технический параметр

система 1.Laser

• длина волны lLaser: 1064nm
• сила лазера lAverage: 6W@10KHZ (TEM00)
• lTypical размер места: 30-40µm
• режим lFocus: управление компьютерной программы

система юстировки пучка 2.Laser

• ряд lLaser просматривая: 60mm x 60mm
• lRepeat располагая точность: 2.5µm
• lLaser испускает лучи разрешение движения: 1µm
• скорость развертки lMaximum: 7000mm/s
• lPositioning метод: programmable располагать или располагать опознавания изображения автоматический

3. Система охраны изображения

• lMonitoring метод: контроль лазера коаксиальный
• lProprietary технология: ахроматическая технология, лазер и перекрытие отображать в пределах формата
• lMonitoring область видимости: 4-6mm (диагональ)
• lLighting источник: Освещение СИД

4. измеряя система

• метод измерения lResistance: добавьте настоящий для того чтобы измерить напряжение тока

Четырехпроводная система, двухпроводное управление компьютерной программы системы

• режим измерения lResistance: установка режима 3-скорости, programmable контроль
• ряд измерения lResistance: 0.1Ω-100MΩ (разрешение 16bit)
• точность измерения lResistance:

0.1Ω< Rx="">

100Ω< Rx="">

100KΩ< Rx="">

• l скорость измерения сопротивления: 25µs
• разрешение напряжения тока lDC: 0.16µV (под в натуральную величину состоянием 10mV)
• доска lProbe: 48PIN, любое определение, совместимое с ESI импортировало оборудование
• движение доски lProbe: управление компьютерной программы
• ряд измерения lVoltage: разрешение ±100mV~ ±10V 16bit (другие ряды опционные)

5. Компьютеры и программные системы

• lSoftware programmable, может гибко осуществить автоматическую деятельность, встретить регулировку сопротивления и регулировку функции цепи
• функции lDatabase, все данные по регулировки сопротивления можно написать в базу данных для хранения, с хорошим traceability
• сопротивление lThe может быть проконтролировано ручным управлением одно-обломока, и оно может также автоматически быть отрегулировано непрерывной матрицей (непрерывной обработкой обломока)
• регулировка сопротивления lAccurate может быть выполнена путем устанавливать метод регулировки сопротивления точки лазера
• lAccording к разнице начального значения сопротивления, различные параметры регулировки сопротивления можно выбрать для того чтобы выполнить регулировку сопротивления

6. система движения Шаг-и-повторения механическая

• режим lMovement: система движения линейного мотора
• ряд lMotion: 300mm*300mm
• размер субстрата lMaximum керамический: 150mm*150mm
• разрешение lMotion: 1µm
• точность lRepeat: ±1µm
• lPositioning точность: ±10µm
• скорость lMaximum: 1000mm/s (нулевая нагрузка)
• ускорение lMotion: 1.5G

7. Другие технические индикаторы

• lCooling метод: воздушное охлаждение
• подача напряжения lPower: воздушное давление AC 220V: <0>

вопросы и ответы

1. Q: Можете вы обеспечить международные обслуживания?

: Инженеры которые могут служить за морем.

2. Q: Как использовать машину?

: Перед отправкой машины упаковки в вас, мы установим ее и испытаем ее, и после этого упакуем весь прибор в деревянной коробке, поэтому вам делаете n't нужно устанавливать его снова,

3. Q: Тест упаковывая перед пересылкой?

: мы будем конечно 100% из экспириментально машины теста будем нормальны без проблем.

4. Q: Что период гарантии?

: Одна гарантия года для всей машины.

5. Q: Что условие оплаты?

: Признавайте l/c или TT.

6. Q: Что срок поставки?

: через 15-20 дней после получать депозит. Контакт: 7 * 24 часов онлайновой службы если вам нужно упаковать другие материалы/продукты или иметь любые вопросы о машине, то упаковки, пожалуйста чувствуют свободными отправить меня по электронной почте или вызвать нас.
